摘要

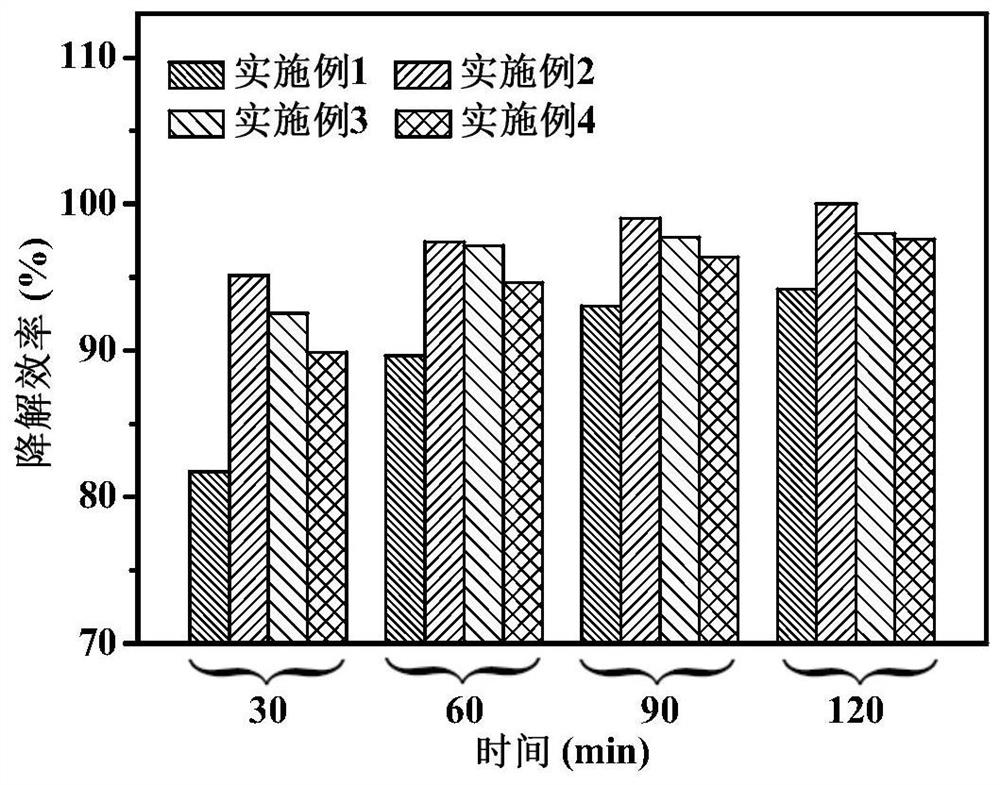

本发明公开了一种三氧化钨/石墨相氮化碳复合材料及其制备方法,制备方法包括以下步骤:将钨酸盐与蒸馏水混合,室温下搅拌,得到A溶液,将双氰胺加入到A溶液中,室温下搅拌,得到B溶液,将葡萄糖加入至B溶液中,室温下搅拌,得到C溶液,将C溶液于180~200℃水热反应18~20h,自然冷却至室温,离心,洗涤,干燥,得到固体;将固体于400~550℃煅烧3~5h,自然冷却至室温,得到WO3/g C3N4复合材料。WO3/g C3N4复合材料作为催化剂在无铁的光电类芬顿体系中使CIP在pH为2 9的范围内仍保持较高的降解效率,弥补了含铁催化剂由于pH增加产生铁泥而导致的降解效率降低的缺陷。
